Основная сложность при подключении светового прибора к готовой электросети заключается в правильной разметке и последующем соединении проводников. Подключение люстры или светильника может осложнить техническая характеристика самого светового прибора, рассчитанного на подключение к двойному выключателя.

Классический иначе обычный световой прибор будь то люстра, настенный светильник, торшер или ночник имеет всего одну линию подключения на двух проводах. Более сложные осветительные приборы имеют от двух линий подключения, соответственно их монтаж предусматривает подключение трех и более проводников. Подобные осветительные приборы присоединяются к двойным и даже тройным выключателей, их принцип работы основывается на независимом включении нескольких ламп или нескольких пар ламп в одном устройстве. Аналогичная схема на подключение люстры или светильников используется при монтаже нескольких осветительных приборов, подключаемых к одному двойного или тройного выключателя.

Классические световые приборы имеют два проводника — нулевой, как правило, окрашен в черный, белый или голубой цвет и фазный провод который может иметь любой цвет. Двух линейные светильники имеют три проводника — два фазных и один общий — нулевой проводник. Также некоторые современные устройства могут быть оборудованы системой заземления, т.е. отдельным проводником с стандартизированной желто-зеленой цветовой гамме.

Подключение светильников или люстры до готовой электросети с установленными и подключенными выключателями, проложенной проводкой, как правило, начинается с распределения проводников в распределительной коробке. В узле электросети распределительной коробки, в которую заведены проводники от выключателя, обычно находится еще несколько руководителей. Для определения фазного проводника, идущего от выключателя необходимо отключить выключатель, то есть перевести его в неактивное состояние, затем в распределительной коробке нужно поднести к обнаженному предполагаемого проводника индикаторную отвертку. При отключенном выключателе линия электросети находится в разорванном состоянии, поэтому индикатор отвертки не должен светиться. После чего выключатель нужно перевести в активное положение, то есть включить и снова поднять индикаторную отвертку к тому же проводника. Теперь индикатор должен светиться. Данную процедуру предпочтительнее проводить дважды, чтобы гарантировать правильность действий. Если выключатель двойной то для второй клавиши выключателя и для второго проводника в распределительной коробке необходимо провести аналогичные действия. Затем в распределительной коробке нужно найти нулевой провод, для этого необходимо включить все клавиши выключателя и преподнести индикаторную отвертку до предполагаемого нулевого провода, если индикатор отвертки не светится, значит, искомый ноль найден.

Способ разметки проводов в распределительной коробке с помощью индикаторной отвертки возможен только при правильном подключении проводников к выключателю. Правильность прокладки бытовой электросети предусматривает подключение светильников или люстры до выключателя одного или нескольких фазных проводников. Если к выключателю будет подключен нулевой проводник то, как при выключенном, так и при включенном выключателе индикаторная отвертка от его проводника светиться не будет. В данном случае для определения назначений проводов необходимо подключить самостоятельный электроприбор, например лампочку с патроном к другу фазного провода и одного нулевого и включить выключатель.

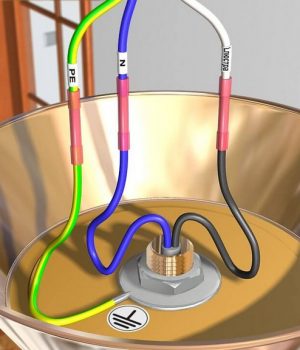

После того как нужные провода в распределительной коробке будут найдены, электросеть в квартире нужно обесточить. Цветовая разметка проводников современных осветительных приборов, как правило, не вызывает затруднений при подключении. Нулевой провод светильника (обычно синего, белого или черного цвета) необходимо подключить к нулевого проводника в распределительной коробке. Фазный провод светильника соответственно нужно подключить к фазному проводнику, что идет от выключателя, а если светильник есть двух линейным устройством, то его второй фазный провод соответственно нужно подключить ко второму фазного проводника выключателя. Некоторые модели осветительных приборов имеют заземление, т.е. лишний провод желто-зеленого цвета, который при желании можно подключить к общему заземлению квартиры.
